WebGis Editing

To Web_Gis_Editing είναι εδώ

Μια εφαρμογή για clients του ArcGisServer που, μαζί με την απαράμιλλη λειτουργικότητα του έτοιμου λογισμικού, απογειώνει την παραγωγικότητα.

Εργαλεία που αναπτύχθηκαν και ανταποκρίθηκαν στις απαιτητικές συνθήκες διαχείρισης ποικίλης χωρικής πληροφορίας, στο πλαίσιο της κτηματογράφησης του Εθνικού Κτηματολογίου.

Κατάλογος Εργαλειοθήκης

ΣΥΜΒΟΛΟ

ΟΝΟΜΑΣΙΑ

ΠΕΡΙΓΡΑΦΗ

UntitledUntitled2

Κατασκευή / Διαγραφή

Κατασκευή / διαγραφή επιλεγμένων οντοτήτων

ΚΑΤΑΣΚΕΥΕΣ ΒΟΗΘΗΤΙΚΩΝ ΓΡΑΜΜΩΝ / ΠΡΟΒΟΛΗ ΤΟΜΩΝ

Untitled3

Εισαγωγή Κύκλου

Κατασκευή κύκλου ορισμένης ακτίνας και προβολή τομών με γραμμές

4

Επέκταση/ αποκοπή

Επέκταση / αποκοπή ευθ. τμημάτων ή πλευρών πολυγώνων

5

Παράλληλη

Αμφίπλευρη κατασκευή παραλλήλου σε ορισμένη απόσταση

6

Διαγραφή / αποθήκευση

Διαγραφή/αποθήκευση βοηθητικών σημείων, γραμμών και πολυγώνων

ΜΕΤΑΒΟΛΕΣ ΟΝΤΟΤΗΤΩΝ

7

Αντιγραφή

Αντιγραφή πολυγώνου σε επιλεγμένη θέση σε άλλο επίπεδο

8

Μετακίνηση

Μετακίνηση πολυγώνου σε άλλη θέση

9

Αλλαγή επιπέδου

Αντιγραφή από τρέχον επίπεδο στο επίπεδο προορισμού

ΔΙΑΜΟΡΦΩΣΗ ΠΟΛΥΓΩΝΩΝ

1011

Ένωση/ Διάσπαση

Ένωση / Διάσπαση πολυγώνων

12

Περιστροφή

Μεταφορά πολυγώνου για σύμπτωση επιλεγμένης κορυφής και πλευράς σε ορισμένη θέση (μετακίνηση και στροφή)

13

Τοπολογικός έλεγχος

Εντοπισμός υπερκαλύψεων, κενών μεταξύ πολυγώνων, πολυπολυγώνων, διπλής αρίθμησης,

14

Τοπολογική διόρθωση

Ταυτόχρονη μετακίνηση κοινών κορυφών γειτονικών και επικαλυπτόμενων μη ομοεπίπεδων πολυγώνων

ΠΡΟΒΟΛΗ ΠΕΡΙΓΡΑΦΙΚΗΣ ΠΛΗΡΟΦΟΡΙΑΣ

15

Επεξ. καρτέλας

Προβολή και επεξεργασία Καρτέλα επιλεγμένης οντότητας

16

Συμβολισμοί ετικετών

Συμβολισμοί με βάση τις τιμές συγκεκριμένων πεδίων

Προβολή περιεχομένου συγκεκριμένων πεδίων

ΔΙΑΦΟΡΑ

17

Μετρήσεις

Εμβαδού Πολυγώνου, Μήκους γραμμής, Συντεταγμένων σημείου

18

Φόρτωση raster

Φόρτωση γεωαναφερμένου ψηφιδωτού αρχείου

19

Χωρική αναζήτηση

Χωρική μετάβαση σε οντότητα με βάση την τιμή συγκεκριμένου πεδίου

20

Ενημέρωση βάσης

Επικύρωση αλλαγών και ενημέρωση βάσης από τον χρήστη

21

Σχολιασμός

Εισαγωγή σχολίων ποιοτικού ελέγχου

Εισαγωγή συντεταγμένων

Εισαγωγή από αρχείο txt συντεταγμένων σημείων γραμμών, πολυγώνων σε επιλεγμένο επίπεδο

Εξαγωγή στοιχείων

Εξαγωγή επιλεγμένων οντοτήτων σε shp, kml, csv, Geodtabase

Κορυφές πολυγώνων

Προβολή / απόκρυψη κορυφών οντοτήτων

Καθορισμός επεξ. επιπέδων

Καθορισμός επεξεργάσιμων από τα εργαλεία της εφαρμογής επιπέδων

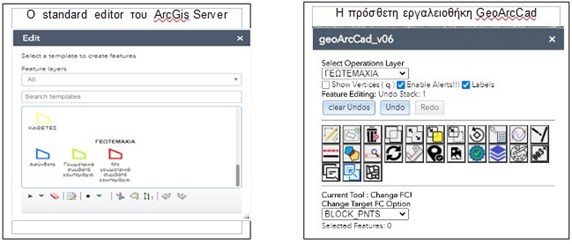

Screenshot _3

Η εργαλειοθήκη έχει αρθρωτή δομή, επιδέχεται προσθήκες νέων εργαλείων και είναι προσαρμόσιμη στις ανάγκες του χρήστη.

Δείτε τα διαφωτιστικά videos έχοντας υπόψη τα εξής:

  • Οι επιδεικνυόμενες εργασίες αφορούν χρήση των εργαλείων στο πλαίσιο μελέτης Κτηματογράφησης.

  • Εργασίες διαμόρφωσης συγκεκριμένης οντότητας προυποθέτουν, πριν την χρήση του εργαλείου, την επιλογή του επιπέδου της.

  • Με το πάτημα των πλήκτρων του ποντικιού εμφανίζεται ένας κύκλος γύρω από τον κέρσορα.

  • Με κίτρινο χρώμα εμφανίζεται το αριστερό κλικ και με μπλε το δεξί.

  • Το snap επιτυγχάνεται με ταυτόχρονο πάτημα του Ctrl.



Κατασκευή (κάθετες και κτίρια)

Διαγραφή

HelpGraphics Κύκλος Γραμμή Πολύγωνο Χρήση Οντότητας

HelpGraphics Επέκταση Αποκοπή

HelpGraphics Παράλληλη

HelpGraphics Αποθήκευση

Αντιγραφή

Αλλαγή Επιπέδου

Μετακίνηση

Ένωση

Διάσπαση

Διάσπαση εσωτερικού πολυγώνου

Περιστροφή

Μετακίνηση και Περιστροφή

Τοπολογική Διόρθωση

Τοπολογική Διόρθωση με χρήση HelpGraphics

Τοπολογικός Έλεγχος - Κενό

Τοπολογικός Έλεγχος - Υπερκάλυψη

Τοπολογικός Έλεγχος - Υπερκάλυψη Κενό Καθέτων - Υπερκάλυψη με γεωτεμαχια

Επεξεργασία Περιγραφικής Πληροφορίας

Get next KAEK

Μετρήσεις

Φόρτωση Raster

Φόρτωση Raster και βασικά βήματα χρήσης εργαλείων

Εισαγωγή Συντεταγμένων
